| 產品參數： |
|
無線遙控開關是一種應用廣泛的無線控制器件,采用微處理器智能控制,它可應用在車庫門控制、燈光控制、遙控窗簾等領域,具有安裝方便，使用簡單，安全可靠等優點。
|
| 適用范圍: |
|
AC380V電機，電器，燈具，工業，信號控制，洗車機控制，大棚正反轉電機，道閘控制，卷閘門控制，家用電器等等遠距離無線控制。 |
| 技術參數： |
1.工作電壓:AC380V
2.靜態電流:≤7mA
3.繼電器觸點容量：30A
250VAC | 30A 30VDC
4.負載功率:此開關用來控制交流接觸器開關,不能直接控制用電器,由交流接觸器開關控制用電器,交流接觸器功率大小根據用電器來匹配
5.工作頻率:315MHz
6.接收靈敏度：-105dB
7.遙控距離：空地?zé)o干擾空載測試（50米/300米/800米）可選配（無線電產品實際應用根據使用環境不同遙控距離有所不同，差距非常大，對此有嚴格要求的慎買�。�
8.負載類型：AC380V水泵控制，電機控制，電器控制，燈具控制，工業控制，信號控制等遠距離無線控制
9.輸出方式：繼電器公共端/常開/常閉
10.膠 殼:有
（帶安裝固定孔）
11.天線: 拉直即可（拉桿式天線）
12.手動功能：可外接手動開關，可手動控制和遙控控制，實現手動及遙控雙向控制互不干擾。
13.限位功能：可外接限位開關，電機到位后自動停止，有效保護電機，避免電機到位后不自動停止而燒壞電機。
14.用戶可自行修改控制模式：點動型、互鎖型兩種控制模式，1和2不短接（懸空）為點動型(M)；1和2短接為互鎖型(L)。（溫馨提示：切換控制模式需先斷電再切換，切換好后重新上電，控制模式才會轉換，請勿帶電操作。）
15.控制模式:
①點動型控制模式（帶延時保護）:長按住按鍵對應的繼電器接通，松開按鍵對應的繼電器斷開，2路不能獨立工作，每次只能一路工作。溫馨提示：在按遙控器其中一個按鍵時，必須間隔2秒后，才能按另外一個按鍵。（避免直接切換控制方向而損壞電機）注：配3鍵遙控器■【停止鍵】不起作用。
②互鎖型控制模式:按遙控器▲【上按鍵】A路接通，必須先按遙控器■【停止按鍵】斷開A路；才可以按遙控器▼【下按鍵】B路接通,（當控制電機時，如果不先按遙控器停止鍵直接切換正反轉，將會損壞電機或者控制器。）
注：遙控器按鍵每次只能按一個按鍵，不能同時按2個以上按鍵,否則會影響遙控開關正常工作。
16.學習對碼方法:按一次接收器學習按鍵，學習指示燈亮起，松開學習按鍵，再按一次遙控器任意一個按鍵，接收器學習指示燈熄滅，遙控器和接收器對碼成功。
17.清除對碼方法：緊按住接收器學習按鍵不放，學習指示燈亮起，大約8秒，等到學習指示燈熄滅，松開學習按鍵，清除所有學習對碼的遙控器。
18.配置說明：遙控器一個，AC380V兩路接收器一個，外殼一個,說明書一份。 |

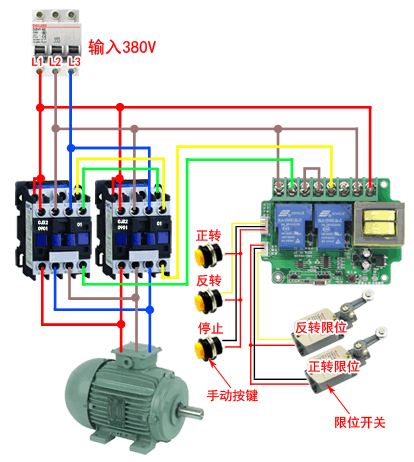

| 接線示意圖： |
正反轉接線注意：接觸器必須要采用帶常閉輔助頭，手動按鍵采用復位式，
遙控開關的限位接線柱分別連
接到限位行程開關的COM端和NO端。
溫馨提示：本產品不含接觸器、不含電機、不含空氣開關、不含手動按鍵、不含限位行程開關。
警告：高壓危險，小心觸電！非專業人士
切勿操作，請嚴格按圖接線！否則后果自負！
|
|
|
